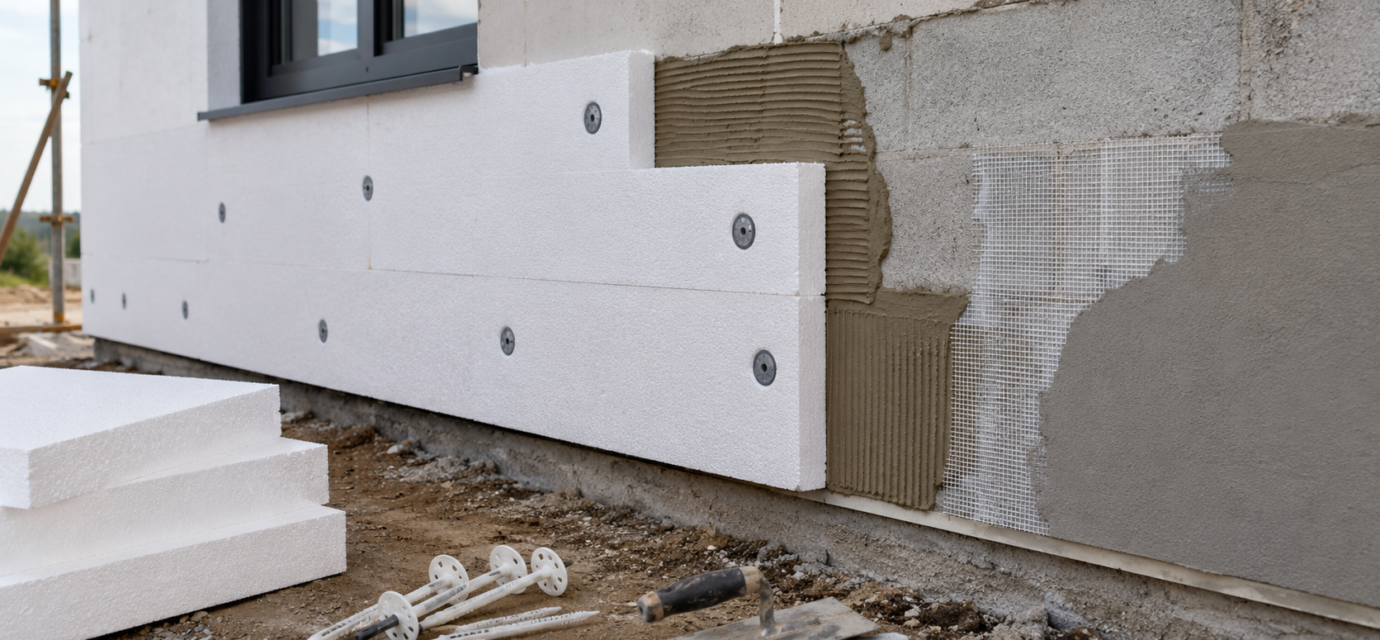

Kotviace systémy, prídržnosť a interakcia s podkladom v ETICS pri EPS a MV

Pri kontaktných zatepľovacích systémoch ETICS nevzniká mechanická spoľahlivosť fasády iba voľbou izolantu, ale predovšetkým správnym prenosom zaťaženia medzi podkladom, lepidlom, izolačnou doskou, kotvou a povrchovým súvrstvím. Aktuálny európsky hodnotiaci dokument EAD 040083-01-0404 preto chápe ETICS ako kit, teda sústavu komponentov, a výslovne uvádza, že jeho základnými časťami sú lepidlo, tepelnoizolačný výrobok, mechanické kotviace zariadenie a omietkový systém. Zároveň pripomína, že ETICS je nenosný stavebný výrobok a jeho úlohou nie je prenášať stabilitu budovy, ale spoľahlivo preniesť vlastnú tiaž, sanie vetra a deformácie systému do podkladu.

Práve pri téme kotvenia a prídržnosti je dôležité rozlíšiť tri odlišné mechanické úlohy. Prvou je prídržnosť lepidla k podkladu, druhou prídržnosť lepidla k izolantu, treťou únosnosť mechanických kotiev v podklade a ich interakcia s izolantom. Tieto tri roviny sa síce na fasáde stretávajú, ale nehodnotia sa rovnakou skúškou ani rovnakou veličinou. EAD a ETAG pracujú samostatne s odtrhom lepidla od podkladu, odtrhom lepidla od izolácie, s pull-through odporom kotvy cez izolant aj s job-site skúškami kotiev v reálnom murive či betóne.

Pri porovnaní expandovaného polystyrénu (EPS) a minerálnej vlny (MV) sa rozhodujúci rozdiel nezačína až pri samotnej kotve. Začína sa už pri vlastnostiach izolačnej dosky, najmä pri pevnosti v ťahu kolmo na rovinu dosky TR, pri správaní vo vlhku a pri tom, či ide o materiál citlivý na vlhkosť. V porovnávaných fasádnych doskách dosahuje ISOVER EPS 70F hodnotu TR100, zatiaľ čo Isover TF Profi TR10. Táto desaťnásobná diferenciácia má priamy význam pre skúšky prídržnosti lepidla k izolantu, pre poruchový režim a aj pre použiteľnosť výsledkov pull-through skúšok kotiev cez izoláciu.

Zároveň však nemožno mechanické správanie zjednodušiť na vetu, že vyšší TR automaticky znamená vždy lepšiu prídržnosť celého ETICS. Výskum väzieb medzi vrstvami ETICS ukazuje, že prídržnosť lepidla ku konkrétnemu izolantu súvisí najmä s pevnosťou izolácie v ťahu, zatiaľ čo prídržnosť lepidla ku konkrétnemu betónovému podkladu súvisí skôr s vlastnosťami malty, najmä s jej pevnosťou v ohybe. Pri niektorých plne lepených systémoch preto vyšli MW a ICB v priamych bond-strength skúškach lepšie než EPS. To je vecná výhoda MV, ale platí v presne definovanom skúšobnom rámci a nepredstavuje automatický dôkaz, že celý ETICS s MV bude mechanicky spoľahlivejší v reálnej fasáde než ETICS s EPS a kotvami.

Technické vysvetlenie spôsobov upevnenia ETICS, skúšok prídržnosti a interakcie kotvy s podkladom

Aktuálny EAD rozlišuje tri základné mechanické schémy ETICS. Prvou je bonded ETICS, teda lepený systém, v ktorom sa zaťaženie prenáša do podkladu lepidlom. Druhou je bonded ETICS with supplementary mechanical fixing devices, kde sa kotvy montujú počas tuhnutia lepidla najmä ako pomocný prvok stability a rovinnosti, pričom ich únosnosť sa v nosnom výkone systému nezapočítava. Treťou je mechanically fixed ETICS with supplementary adhesive, kde sa vodorovné zaťaženie od vetra prenáša kotvami a doplnkové lepidlo slúži najmä na vyrovnanie podkladu; v tejto konfigurácii je jeho plocha obmedzená na maximálne 20 %. Pri bonded ETICS je naopak minimálna lepená plocha v aktuálnom EAD už 40 %, prípadne aj plnoplošné lepenie.

Tento posun je metodicky dôležitý aj pri porovnaní so starším ETAG 004. Starší ETAG pracoval pri bonded ETICS s požiadavkou, že minimálna lepená plocha musí presiahnuť 20 %, a pri väzbe lepidla na betón a EPS uvádzal typické hraničné hodnoty 0,25 MPa v suchu, 0,08 MPa po 48 h ponorení + 2 h sušenia a opäť 0,25 MPa po 48 h ponorení + 7 dňoch sušenia. Novší EAD tento rámec sprísňuje a systematizuje: pri bonded ETICS je dnes 40 % minimálna lepená plocha základné minimum, a ak je suchá väzba lepidla k izolantu medzi 30 a 75 kPa, minimálna lepená plocha sa dopočítava vzťahom Bs = (30 × 100) / B; pri hodnote nad 75 kPa ostáva minimum 40 %. Ak je minimálna hodnota pod 30 kPa, sústava už nie je bonded ETICS v zmysle EAD.

Pre samotnú väzbu lepidla k podkladu stanovuje EAD pri bonded ETICS veľmi konkrétne limity. Tenzná prídržnosť lepidla k podkladu musí byť po každej kondicionácii najmenej 250 kPa v suchu, 80 kPa po ponorení do vody a 2 hodinách sušenia a opäť 250 kPa po ponorení do vody a 7 dňoch sušenia; pripustená je iba jedna mierne nižšia hodnota v každej sérii. Pri mechanically fixed ETICS with supplementary adhesive sa tieto výsledky síce uvádzajú, ale neplatia ako limitujúce kritérium, pretože nosný prenos vetra ide cez kotvy a nie cez lepiacu vrstvu. Táto metodická odlišnosť je dôležitá pre interpretáciu skúšok aj pre projektovanie na menej kvalitných podkladoch.

Pre väzbu lepidla k izolantu stanovuje EAD ďalší samostatný rámec. Skúša sa všetkým kombináciám plánovaných izolantov a lepidiel podľa montážnych pokynov systému a v rámci jedného typu izolácie sa musí skúška vykonať minimálne na vzorke s najnižšou nominálnou pevnosťou v ťahu. Pri adhéznom alebo kohezívnom porušení v lepidle sú požadované minimá 80 kPa v suchu, 30 kPa po 2 dňoch vo vode + 2 h sušenia a 80 kPa po 2 dňoch vo vode + 7 dňoch sušenia. Ak dôjde ku kohezívnemu porušeniu v samotnom izolante, požaduje sa v suchu len 30 kPa, pričom po vodnej kondicionácii už EAD limit nestanovuje. Tento rozdiel vysvetľuje, prečo je pre ETICS mimoriadne dôležitá práve hodnota TR izolantu.

EAD zároveň zavádza osobitnú kategóriu materiálov citlivých na vlhkosť. Výslovne uvádza, že medzi materiály, ktoré sa musia skúšať aj na ťah kolmo k rovine vo vlhkom stave, patria okrem iného minerálna vlna (MW), drevovlákno, korkové a vláknité materiály. Ak je pri takomto materiáli pevnosť vo vlhkom stave nižšia než 80 % pevnosti v suchu, musia sa pre mechanicky kotvené systémy doplniť ďalšie skúšky static foam block vo vlhkom stave. Táto požiadavka je z hľadiska EPS a MV zásadná: pri MV sa vlhkostná citlivosť stáva normovou súčasťou mechanického hodnotenia, zatiaľ čo pri EPS tento režim nie je definovaný ako povinný.

Pri kotvách treba odlíšiť únosnosť kotvy v podklade od pull-through odporu kotvy cez izolant. ETAG 014 pre plastové kotvy uvádza use category A, B, C, D a E pre rôzne typy podkladov a vyžaduje, aby balenie alebo návod jasne obsahovali prípustný podklad, priemer vrtáka, maximálnu hrúbku ETICS, efektívnu kotevnú hĺbku, minimálnu hĺbku otvoru, postup montáže vrátane čistenia otvoru a identifikáciu šarže. EOTA TR 051 zároveň odporúča, že ak chýbajú národné pravidlá alebo je podklad na stavbe menej presne definovaný, charakteristická odolnosť kotiev sa má určiť job-site testami priamo na stavbe, a to najmenej 15 skúškami vytiahnutia v danom podklade. To je kľúčová časť interakcie ETICS s reálnym murivom alebo betónom.

Samotná interakcia kotvy s izolantom sa posudzuje cez pull-through testy a pri niektorých konfiguráciách aj cez static foam block test. EAD pre kotvy do ETICS uvádza, že dlhodobá charakteristická pull-through odolnosť je použiteľná len pre ten istý izolant alebo izolant s rovnakou či vyššou nominálnou pevnosťou v ťahu kolmo na rovinu, rovnakou alebo vyššou hustotou a rovnakou alebo väčšou hrúbkou, a iba pre odskúšané vzory kotvenia. EAD 040083 navyše v prílohe L explicitne rieši konfigurácie kotvy v strede dosky, v stykoch dosiek a cez výstužnú vrstvu. To znamená, že prenos výsledkov z jednej izolácie na inú nie je voľný; mechanické parametre izolantu priamo limitujú použiteľnosť výsledkov kotvy.

Nasledujúca tabuľka zhrňuje najdôležitejšie normové a systémové rozdiely, ktoré priamo ovplyvňujú návrh kotvenia a prídržnosti ETICS.

Oblasť posudzovania	Bonded ETICS	Bonded ETICS so supplementary mechanical fixings	Mechanically fixed ETICS with supplementary adhesive	Praktický význam
Nosný prenos vetra	lepidlo	lepidlo	kotvy	určuje, čo je hlavný nosný mechanizmus
Minimálna lepená plocha podľa aktuálneho EAD	min. 40 % alebo plnoplošne	min. 40 % alebo plnoplošne	max. 20 %	zásadný rozdiel medzi lepenými a mechanicky kotvenými systémami
Požadovaná väzba lepidla k podkladu	250 / 80 / 250 kPa	250 / 80 / 250 kPa	uvádza sa, ale nie je limitujúcim kritériom	silný podklad je rozhodujúci najmä pri bonded ETICS
Požadovaná väzba lepidla k izolantu	80 / 30 / 80 kPa pri porušení v lepidle; 30 kPa v suchu pri porušení v izolante	rovnaké	uvádza sa, ale nie je limitujúcim kritériom ako pri bonded ETICS	priamo viazané na TR izolantu
Povinnosť skúšať vlhký ťah izolantu	len pre vlhkostne citlivé materiály	len pre vlhkostne citlivé materiály	len pre vlhkostne citlivé materiály	v praxi sa to týka najmä MV
Job-site pull-out testy kotiev	podľa potreby pri nejasnom podklade	podľa potreby pri nejasnom podklade	podľa potreby pri nejasnom podklade	interakcia s reálnym murivom sa overuje na stavbe

Tabuľka spája EAD 040083-01-0404, ETAG 004, ETAG 014 a EOTA TR 051. Starší ETAG 004 pracoval pri bonded ETICS s minimálnou lepenou plochou nad 20 %, zatiaľ čo aktuálny EAD základné minimum sprísnil na 40 %.

Kotviace systémy, prídržnosť a interakcia s podkladom pri expandovanom polystyréne (EPS)

Pri fasádnych doskách EPS sa mechanická výhoda začína už na úrovni samotného izolantu. Technický list ISOVER EPS 70F deklaruje TR100 a CS(10)70, čo znamená vysokú rezervu v ťahu kolmo na rovinu aj v tlaku. Keďže EAD pri skúškach väzby lepidla k izolantu vyžaduje testovať minimálne vzorku s najnižšou nominálnou pevnosťou v ťahu a EAD kotiev viaže platnosť pull-through výsledkov na rovnaký alebo vyšší TR, hustotu a hrúbku izolantu, EPS s TR100 poskytuje pre lepenie aj kotvenie podstatne širší mechanický základ než štandardná fasádna MV s TR10.

Zaujímavé je, že samotná malta nemusí medzi EPS a MV robiť v deklarácii zásadný rozdiel. Technický list Isover PROFI Fasáda uvádza pri prídržnosti po 28 dňoch viac ako 0,25 N/mm² k betónu, viac ako 0,08 N/mm² k minerálnej vlne a viac ako 0,08 N/mm² k penovému polystyrénu. To znamená, že pri deklarovanom výrobku nie je rozdiel medzi EPS a MV v základnej deklarovanej prídržnosti malty k izolantu; rozdiel mechanickej spoľahlivosti sa preto neodohráva primárne v tom, či je malta „určená“ len pre jeden z nich, ale v tom, ako sa ďalej správa samotná izolácia pri odtrhu, vlhkosti a pri interakcii s kotvou.

Pre EPS je veľmi dôležitý aj praktický režim tvorby lepeného kontaktu. Štúdia o účinnosti lepenia ETICS ukázala, že pri metóde obvodového pásu a bodov je rozhodujúca hrúbka lepiacej vrstvy a tlak pri pritlačení dosky. Pri hrúbke lepiacej vrstvy 30 mm dosiahla skutočná kontaktná plocha k podkladu iba približne 7,7 %, pri 20 mm približne 24,1 %, pri 15 mm približne 38,4 % a až pri 10 mm približne 63,9 %. Výskum sa vykonával na EPS doske a veľmi presne ukazuje, že ani materiál s vysokým TR nedokáže kompenzovať zle pripravený podklad alebo príliš hrubé „terče“ lepidla. Pre interakciu EPS s podkladom je preto kľúčové skôr dobré vyrovnanie steny a kontrola geometrie lepiacej vrstvy než samo označenie materiálu.

Praktickú robustnosť EPS v ETICS podporuje aj analytická práca FIW. Pri simulácii ETICS s EPS hrúbky 150 mm, lepeným bodovo-obvodovou metódou s 40 % kontaktnou plochou a kotveným tanierovými kotvami, bolo pri extrémne vysokej sacej záťaži vetrom 5 kPa vypočítané len malé pretvorenie približne 0,18 mm medzi kotvou a hranou dosky a maximálne napätie približne 0,45 N/mm² v rendri pri tanieriku kotvy; správa uvádza, že poškodenie systému sa neočakáva. Hoci ide o statickú simuláciu a nie o plný dynamický veterný experiment, pre mechanickú racionalitu EPS je to silný argument.

Aplikačný postup Isover zároveň ukazuje ďalšiu praktickú výhodu EPS. EPS 70F aj longitudinal-fibre MV sa lepia po obvode s vnútornými bodmi na minimálne 40 % kontaktnej plochy, no po nalepení a minimálne 24 hodinách vytvrdzovania sa pri EPS štandardne vykonáva prebrúsenie dosiek a až potom kotvenie tanierovými hmoždinkami. Brúsenie EPS odstraňuje drobné nerovnosti a zlepšuje rovinnosť povrchu pred výstužnou vrstvou. Z pohľadu interakcie s podkladom je to dôležité, pretože korekcia roviny po nalepení znižuje sekundárne napätia, zjednocuje polohu kotiev a robí systém tolerantnejší voči menším odchýlkam muriva.

Aj pri EPS však platí, že skutočnú únosnosť v podklade nemožno odhadovať „od oka“. Novší výskum k lepeniu ETICS výslovne uvádza, že na stavbe používaná tzv. skúška lepenými polystyrénovými kockami hodnotí predovšetkým únosnosť podkladu, nie čistú väzbu lepidla k podkladu v laboratórnom zmysle. Tento detail je dôležitý najmä pri rekonštrukciách, kde sa často nesprávne zamieňa dobrý výsledok „polystyrénovej kocky“ s automaticky dostatočnou adhéziou budúceho ETICS. Pri EPS je teda výhoda mechanickej rezervy skutočná, ale stále závislá od kvality reálneho muriva alebo betónu.

Kotviace systémy, prídržnosť a interakcia s podkladom pri minerálnej vlne (MV)

Pri minerálnej vlne je rozhodujúce, že mechanická interakcia s lepidlom a kotvou vychádza z výrazne slabšej pevnosti samotnej dosky. Technický list Isover TF Profi uvádza CS(10)30, TR10, SS20 a informatívne modul pružnosti v šmyku 1000 kPa, zatiaľ čo pri rovnakom porovnaní EPS 70F dosahuje TR100 a CS(10)70. Keďže EAD výslovne vyžaduje testovať väzbu lepidla k izolantu aspoň na vzorke s najnižším nominálnym TR a keďže pull-through odolnosť kotvy je prenositeľná len na izolant s rovnakým alebo vyšším TR, hustotou a hrúbkou, štandardná MV doska TR10 vstupuje do mechanického návrhu ETICS s objektívne menšou rezervou než EPS.

Pri MV sa k tomu pridáva aj povinný vlhkostný režim skúšania. EAD výslovne stanovuje, že minerálna vlna patrí medzi izolanty, ktoré sa musia skúšať aj na ťah kolmo na rovinu vo vlhkom stave, a ak vlhký ťah klesne pod 80 % suchej hodnoty, musí sa mechanicky kotvený systém doplňujúco skúšať cez static foam block test vo vlhkom stave. Táto požiadavka nevypovedá o tom, že MV je nefunkčná; vypovedá však o tom, že jej interakcia s kotvou a podkladom je v norme posudzovaná opatrnejšie než pri EPS. Z pohľadu projektovej praxe je to dôležitá odlišnosť, pretože mechanická spoľahlivosť MV sa musí čítať aj cez jej správanie po navlhnutí.

Táto konzervatívnejšia logika sa prejavuje aj v produktových a aplikačných podkladoch. Starší technický list ISOVER TF PROFIr uvádza, že dosky sa lepia obvodovo s terčami a musia sa mechanicky kotviť tanierovými kotvami s kovovým tŕňom, pričom minimálny počet je 6 ks/m² a presné rozmiestnenie musí určiť projektant. Pri požiarnych zábranách TF PROFI PZ sa dokonca uvádza celoplošné lepenie a mechanické kotvenie, opäť s minimálne 6 ks/m². To technicky znamená, že pri MV je väzba na podklad a kotvu spravidla navrhovaná konzervatívnejšie a s menším priestorom pre zjednodušené bonded-only riešenia.

Aj aplikačný postup Isover potvrdzuje, že pri MV je potrebné precíznejšie rozlišovať typ dosky. Longitudinal-fibre dosky, vrátane TF Profi, sa lepia po obvode a na body s minimálne 40 % kontaktnej plochy, zatiaľ čo kolmovláknová NF333 sa lepí vždy celoplošne. Tento rozdiel nie je len montážny detail. Znamená, že interakcia s podkladom a prenos zaťaženia pri MV závisia viac od konkrétneho typu dosky než pri EPS. Pri návrhu kotvenia a prídržnosti preto nemožno hovoriť o „minerálnej vlne“ ako o jednom režime.

Poctivo však treba uviesť aj to, že v niektorých skúšobných zostavách môžu mať systémy s MW vyššiu priamu väzbu medzi vrstvami než systémy s EPS. Malanho a Veiga pri testoch 15 lepených ETICS bez mechanických kotiev uvádzajú, že MW a ICB dosiahli lepšie výsledky bond strength a že po hygrotermických cykloch systémy s EPS všeobecne vykázali nižšie hodnoty bond strength. Autori však zároveň ukazujú, že väzba lepidla ku konkrétnemu izolantu bola primárne ovplyvnená pevnosťou izolácie v ťahu a väzba lepidla ku konkrétnemu betónu najmä vlastnosťami malty. Z hľadiska technickej interpretácie to znamená, že MV môže v niektorých plne lepených laboratórnych systémoch dopadnúť lepšie, ale nie je správne z toho automaticky vyvodzovať lepší celkový ETICS návrh pri kotvených a vlhkostne namáhaných fasádach.

Dôležitý praktický kontext poskytuje aj expertný dokument o funkčnosti ETICS. Ten v nemeckom regulačnom kontexte uvádza, že pri systémoch len s lepidlom a lamelami z minerálnej vlny vychádza maximálne prípustné zaťaženie vetrom 0,80 kN/m² namiesto 1,60 kN/m², a pri systémoch s lepidlom a kotvami na doskách z minerálnej vlny sa pripustiteľné zaťaženie vetrom podľa počtu kotiev polovičí. Tento údaj nemožno prenášať mechanicky na každý ETICS v Európe, ale ako technický indikátor je veľmi cenný: ukazuje, že pri MV sa projektovanie kotvenia a interakcie s podkladom často rieši konzervatívnejšie než pri EPS.

Priame technické porovnanie EPS a MV z hľadiska kotvenia, prídržnosti a interakcie s podkladom

Pri priamom porovnaní je dôležité rozlišovať medzi tým, čo určuje prídržnosť k podkladu, a tým, čo určuje odolnosť systému voči odtrhu v rovine izolantu alebo pod tanierikom kotvy. Väzba malty ku kvalitnému betónu je pri rovnakom lepidle podobne deklarovaná pre oba materiály; technický list Isover PROFI Fasáda udáva >0,25 N/mm² k betónu a >0,08 N/mm² k EPS aj k MW. Z toho vyplýva, že čistá adhézia lepidla ako materiálu sama osebe nevytvára výraznú výhodu MV nad EPS. Rozdiel vzniká až v druhom kroku, teda v tom, ako sa správa izolant ako podklad pre lepidlo a kotvu.

Práve tu má EPS výrazne silnejšiu pozíciu. Pri porovnávaných výrobkoch ide o rozdiel TR100 verzus TR10, teda desaťnásobok v pevnosti v ťahu kolmo na rovinu dosky. Keďže práve táto vlastnosť zásadne ovplyvňuje poruchový režim pri odtrhu lepidla od izolantu a aj prenos výsledkov pull-through skúšok kotiev, je technicky korektné povedať, že EPS poskytuje pre väzbu ETICS v rovine izolantu a v okolí kotvy výrazne väčšiu rezervu než bežná fasádna MV doska. To neznamená, že každá MV fasáda zlyhá; znamená to, že návrh pracuje s menším materiálovým bezpečnostným priestorom a musí byť opatrnejší.

Z hľadiska normového režimu má MV ďalšiu nevýhodu: je považovaná za vlhkostne citlivý materiál, a preto jej mechanické posúdenie zahŕňa aj vlhký ťah a v niektorých prípadoch ďalšie skúšky static foam block vo vlhkom stave. EPS v tomto porovnaní nevstupuje do rovnako prísneho doplňujúceho skúšobného režimu. Ak sa preto porovnáva „koľko mechanického dokazovania“ vyžaduje systém pri oboch materiáloch, MV je objektívne náročnejšia.

Na druhej strane, pri niektorých plne lepených laboratórnych zostavách bez mechanických kotiev bolo pozorované lepšie správanie MW v testoch bond strength medzi vrstvami. Tento poznatok treba priznať, ale zároveň technicky zasadiť do správneho rámca. Išlo o bonded-only systémy, v ktorých nebola hlavnou témou odolnosť kotvy v podklade ani pull-through cez izoláciu. V štandardnej fasádnej praxi sa pritom práve pri MV veľmi často pracuje s mechanickými kotvami, s kovovým tŕňom a s vyššou opatrnosťou voči vlhkosti. Pri rozhodovaní o celom ETICS preto nemožno priamy laboratórny bond test medzi vrstvami zameniť za kompletný mechanický verdikt o systéme.

Nasledujúca tabuľka sumarizuje najdôležitejšie rozdiely medzi EPS a MV, ktoré priamo ovplyvňujú kotvenie, prídržnosť a interakciu s podkladom.

Parameter / oblasť	EPS – ISOVER EPS 70F	MV – Isover TF Profi / TF PROFIr	Technický význam
Pevnosť v ťahu kolmo na rovinu dosky TR	100 kPa	10 kPa	EPS má výrazne väčšiu rezervu pre odtrh a pull-through
Napätie v tlaku pri 10 % deformácii CS(10)	70 kPa	30 kPa	MV je mäkšia pri styku s kotvou a tanierikom
Povinnosť vlhkého ťahu podľa EAD	spravidla nie ako vlhkostne citlivý materiál	áno	MV vyžaduje prísnejšie posúdenie po navlhnutí
Produktová požiadavka na kotvenie	všeobecne podľa projektu; aplikácia uvádza min. 6,6 ks/m²	starší TF PROFIr: kovový tŕň, min. 6 ks/m²	pri MV je produktová väzba na mechanické kotvenie explicitnejšia
Lepenie podľa aplikačného postupu	obvod + body, min. 40 %	longitudinal-fibre: obvod + body, min. 40 %; kolmé vlákna: celoplošne	pri MV je väčšia závislosť od typu dosky
Prídržnosť tej istej malty k izolantu po 28 dňoch	>0,08 N/mm²	>0,08 N/mm²	samotná malta EPS a MV zásadne neodlišuje
Prídržnosť tej istej malty k betónu po 28 dňoch	>0,25 N/mm²	>0,25 N/mm²	interakcia s podkladom závisí viac od malty a betónu než od izolantu
Možnosť preniesť výsledok kotvy na inú izoláciu	len na rovnaký alebo vyšší TR, hustotu, hrúbku	len na rovnaký alebo vyšší TR, hustotu, hrúbku	nižší TR MV znižuje mechanickú rezervu systému

Tabuľka spája technické listy Isover EPS 70F, Isover TF Profi, TF PROFIr, technický list lepiacej malty Isover PROFI Fasáda a pravidlá EAD 040083-01-0404 a EAD 330196.

Veľmi dôležitý je aj metodický rozdiel medzi starším ETAG 004 a aktuálnym EAD. Starší ETAG pri bonded ETICS pracoval s minimálnou lepenou plochou nad 20 %, zatiaľ čo aktuálny EAD zaviedol 40 % ako základné minimum a väzbu lepiacej plochy naviazal priamo na výsledky bond-strength skúšok. Tento posun znižuje priestor na technologicky benevolentné interpretácie. Z praktického hľadiska to znamená, že pri dnešnom rámci už nestačí „nalepiť dosky na terče“, ale treba preukázať, že systém dosahuje aj mechanicky zmysluplnú interakciu s podkladom. Tento posun je výhodnejší pre EPS najmä preto, že vyšší TR a menšia vlhkostná citlivosť mu dávajú väčšiu šancu splniť systémové kritériá s menším množstvom doplnkových obmedzení.

Vplyv typu podkladu, nerovnosti, vlhkosti a detailu montáže na spoľahlivosť ETICS

Najväčšia chyba pri navrhovaní ETICS je predpokladať, že rozhodujúci problém leží v izolante a nie v podklade. Aplikačný postup Isover uvádza, že tepelnoizolačné dosky možno lepiť len na súdržný, dostatočne pevný a rovný podklad bez prachu a nečistôt, pričom odporúča fasádu umyť, starú omietku napenetrovať a nerovnosti vyrovnať. Rovina podkladu má byť maximálne 20 mm/m, pri celoplošnom lepení 10 mm/m. Tieto požiadavky sú zásadné, pretože slabý alebo nerovný podklad znižuje spoľahlivosť rovnako pri EPS aj pri MV, ale prejaví sa skôr tam, kde je lepiaca geometria hrubšia a izolant mäkší.

Výskum lepenia ETICS veľmi presne ukázal, ako dramaticky dokáže hrúbka lepiacej vrstvy zmeniť skutočný kontaktný prenos. Pri rovnakom množstve čerstvej malty a rovnakej doske znamenalo zväčšenie hrúbky na 30 mm zníženie reálneho kontaktu k podkladu približne na 7,7 %, zatiaľ čo pri 10 mm sa kontakt zvýšil na 63,9 %. Z hľadiska interakcie s podkladom je to možno ešte dôležitejší údaj než samotné TR izolantu. Ak je stena nevyrovnaná a montáž sa snaží „dohnať“ hrúbkou terčov, systém sa oddeľuje od podkladu ešte predtým, než vstúpi do hry rozdiel medzi EPS a MV.

Z tohto pohľadu je dôležité aj rozlíšenie medzi skúškami. Novšia literatúra výslovne upozorňuje, že na stavbe používaná polystyrénová kocka alebo podobné orientačné odtrhové skúšky slúžia skôr na posúdenie únosnosti podkladu, nie na presné vyjadrenie laboratórnej väzby lepidla k podkladu. Je to užitočný orientačný nástroj, ale ľahko vedie k nesprávnej interpretácii, ak sa zamieňa s oficiálnymi bond-strength skúškami podľa ETAG/EAD. Pri rekonštrukciách starých omietok, prefabrikátov alebo zmiešaného muriva je preto správny postup vždy dvojstupňový: najprv overiť podklad, potom navrhnúť spôsob upevnenia ETICS.

Ak je podklad menej presne definovaný alebo nemá spoľahlivo známy charakteristický odpor, EOTA TR 051 odporúča určiť charakteristickú únosnosť kotiev job-site testami priamo na stavbe, a to najmenej 15 pull-out skúškami. Typ podkladu sa pritom delí na normálny betón, plné hlinené a vápenno-pieskové murivo, dutinové murivo, autoklávovaný pórobetón a ľahký kamenivový betón. Táto procedúra je v praxi mimoriadne dôležitá, lebo práve podklad býva pri obnove domov často menej predvídateľný než samotná kotva alebo izolant.

Expertný dokument o funkčnosti ETICS navyše veľmi trefne pripomína, že v systémoch, kde je izolant a lepidlo dostatočne únosné v šmyku, sa úlohy delia takto: izolant a lepidlo prenášajú šmykové sily od vlastnej tiaže a hygrotermických účinkov, kotva tento prenos podopiera a zároveň preberá časť alebo celé sanie vetra tam, kde sa väzba lepidla oslabí alebo lokálne odtrhne. Táto logika je mimoriadne dôležitá pre porovnanie EPS a MV. EPS s vyšším TR a lepšími mechanickými rezervami poskytuje pre toto rozdelenie úloh stabilnejší základ, zatiaľ čo pri MV sa viac spolieha na konzervatívnejšie kotvenie a na dôslednejšie overovanie citlivosti systému.

Praktické dopady pre projektovanie, obnovu fasád, výber kotiev a kvalitu realizácie

Pri novostavbách so súdržným betónovým alebo murovaným podkladom je z pohľadu kotvenia a prídržnosti veľmi racionálne uprednostniť taký izolant, ktorý poskytuje vysokú rezervu pri väzbe lepidla k izolantu, menšiu citlivosť na vlhkosť a súčasne jednoduchšiu interakciu s tanierovou kotvou. V tomto porovnaní vychádza EPS spravidla priaznivejšie. Jeho vyšší TR a absencia povinného „vlhkého ťahu“ ako špecifického režimu pre MW znižujú počet kritických miest, na ktorých sa môže ETICS mechanicky oslabiť ešte pred dokončením fasády.

Pri rekonštrukciách na neistom alebo zmiešanom podklade je najbezpečnejší postup systémovo rozumný, nie materiálovo ideologický. Najprv treba overiť podklad, podľa potreby job-site testami kotiev, potom zvoliť typ upevnenia ETICS. Ak je murivo nerovné a vyrovnávanie by si pýtalo príliš hrubé terče, je technicky rozumnejšie prejsť na mechanically fixed ETICS with supplementary adhesive alebo podklad vopred vyrovnať, než sa snažiť „dohnat“ rovinu hrúbkou lepidla v bonded ETICS. Tento záver platí rovnako pre EPS aj MV, ale pri EPS je väčšia šanca, že po korekcii podkladu zostane systém mechanicky jednoduchší a menej závislý od množstva kotiev.

Pri ETICS s minerálnou vlnou je potrebné oveľa dôslednejšie rozlišovať typ dosky a funkciu kotvenia. Longitudinal-fibre dosky sa lepia obvodovo s bodmi, kolmovláknové dosky celoplošne, fire-barrier pásy sa často plnoplošne lepia a súčasne kotvia. V starších produktových návodoch sa pri TF PROFIr výslovne vyžadujú tanierové kotvy s kovovým tŕňom a minimálne 6 ks/m², pričom presné rozloženie určuje projektant. To v praxi znamená, že MV riešenie vyžaduje presnejší projekt aj disciplinovanejšiu montáž, lebo mechanická interakcia s podkladom je citlivejšia na typ dosky a na skladbu detailu.

Pri EPS ETICS je významnou praktickou výhodou aj to, že po vytvrdnutí lepidla sa môže povrch dosiek prebrúsiť a až následne kotviť. To zjednocuje rovinu tanierikov, znižuje lokálne excentricity a robí interakciu kotvy s povrchom izolantu predvídateľnejšou. Pri bežnej fasádnej MV s pozdĺžnymi vláknami je pri brúsení menší priestor a vyššia citlivosť na porušenie povrchu. Z pohľadu realizačnej spoľahlivosti preto EPS nielenže ponúka vyšší TR, ale aj jednoduchší a stabilnejší technologický proces, ktorý pomáha dosiahnuť lepšiu mechanickú spoluprácu všetkých vrstiev.

Zvlášť dôležitá je otázka vetra. Pri ETICS sa nesmie zamieňať odtrh kotvy z podkladu s pull-through cez izolant. Podklad sa rieši cez ETA kotvy, prípadne job-site testy; izolant sa rieši cez TR, pull-through a podľa potreby static foam block. A práve tu sa v štandardnej porovnávanej dvojici EPS vs. MV výhoda EPS prejavuje veľmi jasne. Vyšší TR100 dáva kotve väčšiu rezervu v izolante, zatiaľ čo TR10 pri bežnej MV doske znamená, že systém sa projektovo skôr opiera o vyšší počet a správne rozloženie kotiev než o rezervu samotnej dosky.

Záver pre technickú prax a hodnotenie vhodnosti EPS a MV

Kotviace systémy, prídržnosť a interakcia s podkladom sa pri ETICS nedajú seriózne hodnotiť len cez názov izolantu. Rozhodujúci je celý reťazec: kvalita podkladu, geometria lepiacej vrstvy, spôsob upevnenia, odolnosť kotvy v podklade, pull-through cez izolant a správanie systému po vlhkostnom namáhaní. Aktuálny EAD tento systémový pohľad potvrdzuje veľmi jasne a odlišuje bonded ETICS, bonded ETICS so supplementary mechanical fixings a mechanically fixed ETICS with supplementary adhesive.

Ak sa však porovnáva, ktorý izolant poskytuje pre tento reťazec mechanicky priaznivejší základ, výsledok je vo väčšine štandardných fasádnych situácií priaznivejší pre EPS. EPS má v porovnávaných fasádnych doskách rádovo vyšší TR, vyššiu tlakovú pevnosť a nepatrí do skupiny vlhkostne citlivých izolantov, pre ktoré EAD vyžaduje osobitné skúšky vo vlhkom stave. To dáva systému väčšiu rezervu pri odtrhu lepidla od izolantu, pri prenose výsledkov pull-through skúšok aj pri praktickom návrhu kotvenia.

Minerálna vlna má pritom jednu poctivú výhodu, ktorú nemožno zamlčať: v niektorých plne lepených laboratórnych systémoch bez mechanických kotiev vykazovala lepšiu bond strength medzi vrstvami než EPS. Táto výhoda je reálna, ale platí v užšom skúšobnom rámci a neprevažuje nad tým, že štandardná MV doska má výrazne nižší TR, musí sa hodnotiť aj vo vlhkom stave a v produktových i expertných podkladoch je jej kotvenie spravidla konzervatívnejšie. V praktickom ETICS návrhu preto zostáva MV materiálom, ktorý je plne použiteľný, ale mechanicky náročnejší na správny návrh aj realizáciu.

Pre technickú prax je preto rozhodujúci tento záver: ak je podklad kvalitný alebo rozumne overený a cieľom je robustný ETICS s priaznivou interakciou medzi lepidlom, izolantom, kotvou a murivom, EPS predstavuje mechanicky racionálnejšie a spravidla aj tolerantnejšie riešenie než bežná fasádna MV. MV zostáva opodstatnená tam, kde sa vedome pracuje s jej špecifickými vlastnosťami a ak sa návrh aj realizácia robia s vyššou precíznosťou. Pri samotnej téme kotvenia, prídržnosti a interakcie s podkladom však dáta umožňujú formulovať technicky silnejší výsledok v prospech EPS.

Zdroje

EAD 040083-01-0404 External Thermal Insulation Composite Systems with Rendering
Aktuálny európsky hodnotiaci dokument pre ETICS; základný zdroj pre definíciu spôsobov upevnenia, minimálnej lepenej plochy, skúšok prídržnosti lepidla k podkladu a k izolantu, vlhkostne citlivých izolantov a pull-through skúšok.

ETAG 004 Guideline for European Technical Approval of ETICS with Rendering
Starší európsky hodnotiaci rámec pre ETICS; dôležitý pre metodické porovnanie so súčasným EAD, najmä pri minimálnej lepenej ploche a pri staršom nastavení limitov prídržnosti.

ETAG 014 Plastic Anchors for use in concrete and masonry
Technický rámec pre plastové kotvy; relevantný pre kategórie podkladov A–E, inštalačné údaje kotiev a vzťah kotiev k typu podkladového materiálu.

EOTA TR 051: Recommendations for Job-Site Tests of Plastic Anchors and Screws
Technický report EOTA k job-site skúškam kotiev a skrutiek; kľúčový pre overovanie únosnosti kotiev priamo na stavbe pri reálnych podkladoch.

EAD 330196-01-0604-v01 Plastic anchors made of virgin or non-virgin material for fixing of ETICS with rendering
Európsky hodnotiaci dokument pre kotvy do ETICS; dôležitý pre väzbu pull-through odolnosti na TR, hustotu, hrúbku izolantu a na odskúšané kotviace vzory.

EU Application Guideline for ETICS
Európske aplikačné usmernenie ETICS; doplnkový systémový zdroj k správnej realizácii, detailom a kvalite montáže.

Functionality of External Thermal Insulation Composite Systems (ETICS)
Expertný technický dokument k funkčnosti ETICS; významný najmä pre rozdelenie úloh medzi lepidlom, izolantom a kotvou, pre upozornenie na nedostatočné definovanie kotiev a pre nemecký kontext pripustiteľného zaťaženia vetrom pri MV.

FIW Summary Report ETICS
Súhrnná technická správa o mechanickom a hygrotermickom správaní ETICS; použitá najmä pre modelové správanie ETICS s EPS pri extrémnej sacej záťaži vetrom.

Bond strength between layers of ETICS – Influence of the characteristics of mortars and insulation materials
Recenzovaná štúdia o väzbe medzi vrstvami ETICS; kľúčová pre rozlíšenie prídržnosti lepidla k podkladu a k izolantu a pre zistenie, že väzba k izolantu silno súvisí s pevnosťou izolantu v ťahu.

Factors Influencing Adhesive Bonding Efficiency in ETICS Application
Recenzovaná štúdia o účinnosti lepenia ETICS; dôležitá pre vzťah medzi hrúbkou lepiacej vrstvy, tlakom pri pritlačení a skutočnou kontaktnou plochou k podkladu.

Bond Strength of Adhesive Mortars to Substrates in ETICS—Comparison of Testing Methods
Recenzovaná štúdia o prídržnosti mált k rôznym podkladom v ETICS; relevantná pre vplyv hrúbky lepidla, typu podkladu a orientácie podkladu na bond strength.

Postup zatepľovania kontaktnej fasády ETICS Isover
Aplikačný postup ETICS; použitý pre prípravu podkladu, lepenie EPS a MV na minimálne 40 %, kotvenie, diagonálne vystuženie a praktický technologický sled realizácie.

Isover katalóg fasády 2020
Technický katalóg fasádnych systémov; významný pre projektové pravidlá ETICS, typy MW dosiek a technologické odlišnosti lepenia a kotvenia.

ISOVER EPS 70F – technický list
Technický list fasádneho EPS pre ETICS; kľúčový pre hodnoty TR100, CS(10)70 a ďalšie mechanické parametre relevantné pre prídržnosť a kotvenie.

Isover TF Profi – technický list
Aktuálny technický list fasádnej dosky z kamennej vlny pre ETICS; dôležitý pre hodnoty TR10, CS(10)30, SS20 a vlhkostné parametre.

ISOVER TF PROFIr – technický list
Starší technický list fasádnej minerálnej vlny; relevantný pre explicitné uvedenie požiadavky na kotvy s kovovým tŕňom a minimálny počet 6 ks/m².

ISOVER TF PROFI / TF PROFI PZ – technický list
Technický list fasádnych dosiek a požiarnych zábran z minerálnej vlny; významný pre celoplošné lepenie a mechanické kotvenie požiarnych pásov.

Isover PROFI Fasáda – technický list
Technický list polymérmi modifikovanej lepiacej a výstužnej malty; kľúčový pre deklarované hodnoty prídržnosti k betónu, MW a EPS a pre praktický kontext interakcie lepidla s podkladom a izolantom.
